10槽PCIe Switch GPU底板（PCIe 4.0）

*1个直连的单宽槽位
* 12* SFF-8654x4 PCIe4.0主机接口
* 10* PCIe4.0 x16插槽
* CPU 8Pin 电源接口
* 4 针风扇接口
* BMC I2C 接口

ꄴ上一个：冗余电源背板

ꄲ下一个： 6槽GPU底板

产品特性

产品介绍

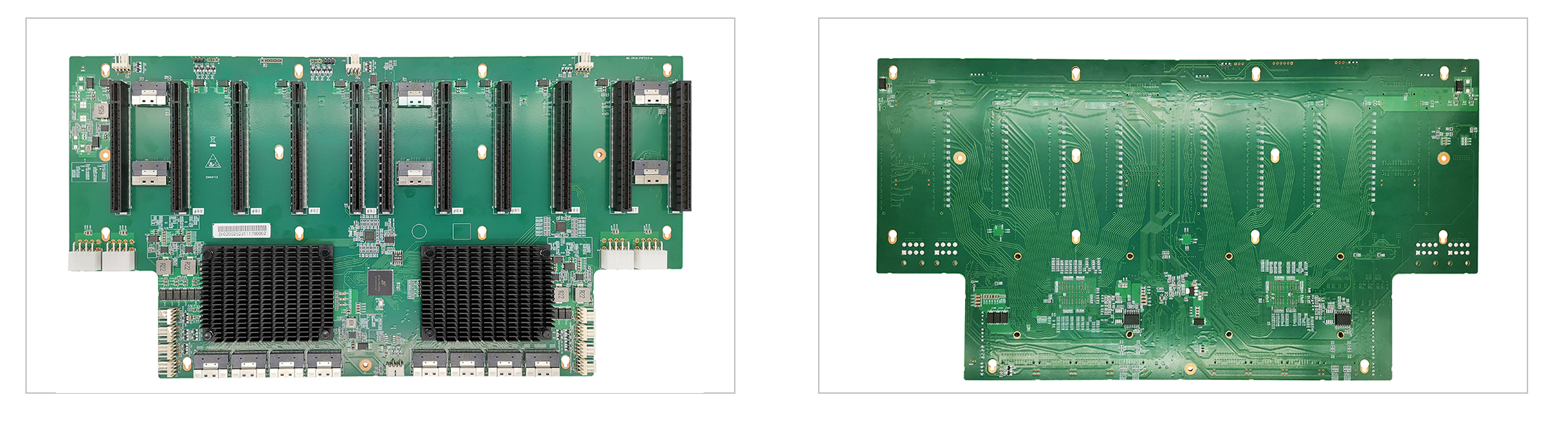

迈存信息10 Slot 2* PCIe4.0 Switch GPU Expander Baseboard搭载了两个 Broadcom PXE88096 扩展芯片，每个芯片通过 4 个 SFF-8654 x8 接口通信, 每个 Broadcom PXE88096 扩展芯片下各搭载了 4 根 PCIe x16 插槽。提供CPU 8Pin电源接口、4 针风扇接口、BMC I2C 接口多种接口。

本产品支持PCIe4.0,兼容PCIe 3.0以及PCIe 2.0，同时对各类的HBA卡、Retimer卡、具有良好的兼容性。是工业级插槽式应用中最富弹性和扩充性的解决方案。

功能特性

产品规格	10槽 switch 底板（PCIe 4.0）
型号	MG-SW10-P4F216-1
主机接口	12* SFF-8654x8 PCIe4.0
PCIe插槽数	10* PCIe4.0 x16
电源接口	4* CPU 8PIN
I2C接口	4Pin BMC I2C
尺寸	420(长) x 225(宽) x 2.5(高) (mm)

☑支持OEM/ODM定制服务
